Mitä eroa moottorin pehmeän aloittelijan ja taajuusmuutoksen välillä on? Moottorin pehmeiden aloittelijoiden ja taajuusmuutoksentekijöiden välisen eron analyysi (osa 1)

Mitä eroa on amoottorin pehmeä aloittelijajataajuusmuuttaja? Moottorin pehmeiden aloittelijoiden ja taajuusmuutoksentekijöiden välisen eron analyysi (osa 1)

Pehmeät aloittelijat ja taajuusmuuntimet ovat todella helposti hämmentyneitä, koska ne molemmat ratkaisevat moottorin lähtöongelmat. Niiden tekniset lähestymistavat ja funktionaalinen sijainti kuitenkin eroavat merkittävästi. Pehmeä aloittaja on pohjimmiltaan "tyristorin jännitesäädin", jonka ydintehtävä on käynnistää moottori varovasti; Taajuusmuuttaja toisaalta on "AC-DC-AC-tehonmuuttaja", jonka ensisijainen toiminta on "täyden alueen nopeuden hallinta".
Ensinnäkin siellä on toiminnallinen laajuus-pehmeä aloittelija käsittelee vain muutamia kymmeniä sekunteja käynnistyksen ja pysähtymisen, kun taas taajuusmuuntin käsittelee koko prosessin. Toiseksi on laitteistorakenne. Taajuusmuuntimessa on ylimääräinen tasavirtaväylän energian varastointi ja invertterimoduuli. Kustannusten kannalta pehmeä aloittelija on tyypillisesti vain kolmasosa taajuusmuutoksen hinnasta. Tärkein tekijä on, vaatiiko käyttäjä nopeuden säätelyä.

Joissakin tilanteissa kahta voidaan käyttää yhdessä. Esimerkiksi suuritehoinen tuuliturbiini voidaan aloittaa pehmeällä aloittelijalla ja vaihtaa sitten taajuusmuuntimeen nopeuden säätelyä varten, mikä on taloudellisempaa kuin pelkästään taajuusmuuntimen käyttäminen. Huomaa myös, että VFD: llä on todella sisäänrakennettu pehmeä käynnistystoiminto. Jos olet jo valinnut VFD: n, älä lisää pehmeää aloittelijaa. "Tyristorin jännitesäätelyn" käyttöä on helpompi ymmärtää kuin "Thyristor -vaiheen hallinta". Esimerkiksi pehmeä käynnistys riittää pumppuihin, mutta tarkka virtausohjaus vaatii VFD: n. Lopuksi käsitellään yleistä väärinkäsitystä energiansäästöstä: Monet ihmiset uskovat, että pehmeät aloittelijat säästävät energiaa. Todellisuudessa ne säästävät energiaa vain käynnistysvaiheen aikana, kun taas VFD: t saavuttavat jatkuvia energiansäästöjä säädettäessä nopeutta.

1. Ero pehmeän käynnistyksen ja VFD: n välillä

Moottorin pehmeät aloittelijat ja muuttuvan taajuusasemat (VVVF) ovat sekä moottorin hallintaan käytettyjä sähköelektronisia laitteita, mutta niiden toimintaperiaatteet, ydintoiminnot, sovellusskenaariot ja kustannukset eroavat huomattavasti. Vertaamme ja ymmärretään heitä seuraavista näkökulmista:

• Ydintoiminto ja tarkoitus
• Toimintaperiaate
• Moottorin nopeuden hallinta
• Sovellusskenaariot
• Rakenne ja monimutkaisuus
• Maksaa
• Energiatehokkuus

2. ydintoiminto ja tarkoitus

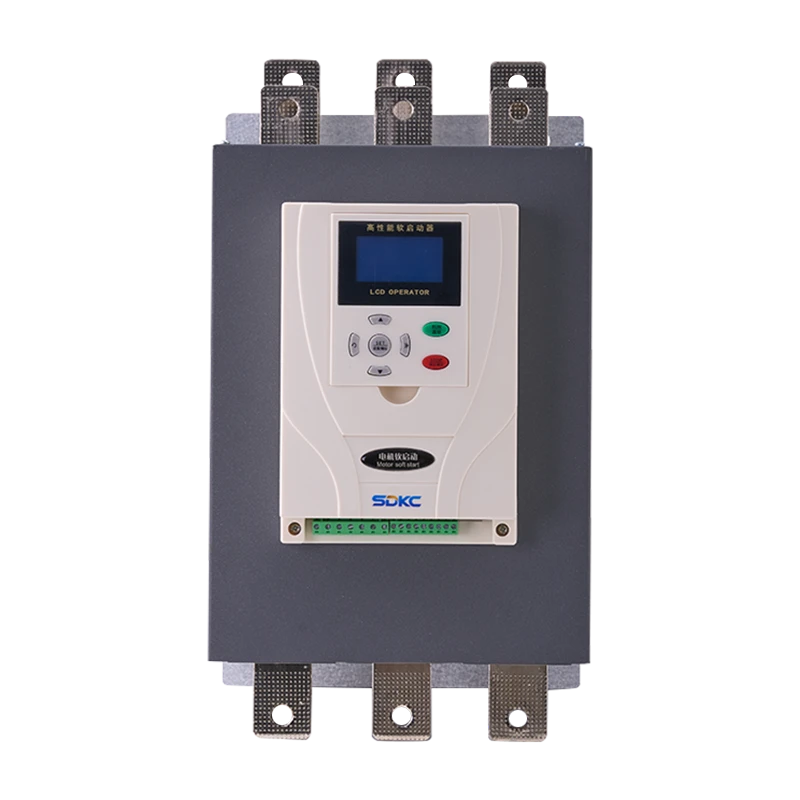

Pehmeä aloittaja:

• Päätarkoitus: AC-asynkronisten moottorien käynnistysvirran rajoittaminen ja käynnistysmomentti varmistaen sileän ja iskuttoman aloituksen. Tämä laite kohdistuu sähköverkko- ja mekaanisten laitteiden mahdollisiin vaurioihin, jotka aiheuttavat korkeat virran nousut suoran linjan aloittamisen aikana (jopa 5-8-kertainen nimellisvirta).
• Toissijainen tarkoitus: Tarjoaa sujuvan pysähtymisen (pehmeä pysäytys) vesivasaran välttämiseksi (esim. Pumpun sovelluksissa).
• Avainpiste: Se ei muuta moottorin käyttötaajuutta. Aloituksen jälkeen moottori ohitetaan tyypillisesti (suoraan verkkovirtaverkon avulla kontaktorin kautta). Se ei hallitse moottorin nopeutta toiminnan aikana.

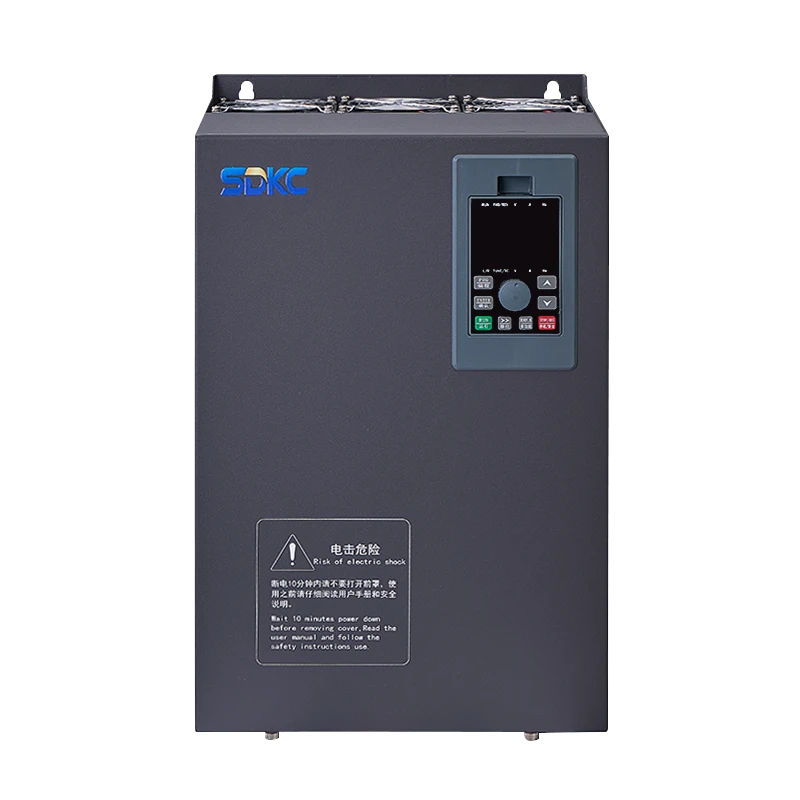

Taajuusmuuttaja:

• Ensisijainen tarkoitus: Säätää jatkuvasti vaihtovirtamoottorin nopeutta. Se saavuttaa vaiheen nopeuden säätelyn muuttamalla moottorin virransyöttötaajuutta ja jännitettä.
• Lisätoiminto: Pehmeä käynnistys ja pysäytys saavutetaan luonnollisesti käynnistyksen ja pysähtymisen aikana (koska taajuus ja jännite lisääntyvät vähitellen ja vähenevät).
• Avainpiste: Se toimii koko moottorin käyttöjakson ajan, hallitsee jatkuvasti taajuutta ja jännitettä, säätelee siten tarkasti moottorin nopeutta ja vääntömomenttia.
